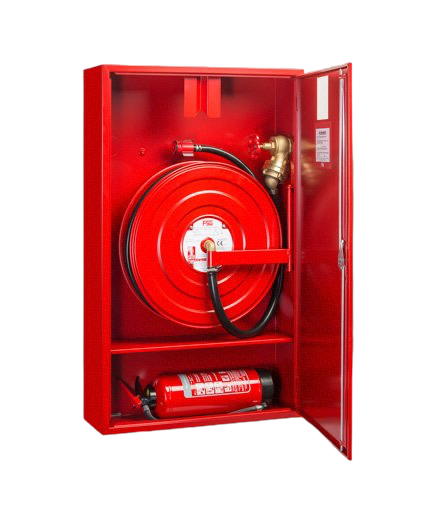

Einbau- Wandhydranten mit formstabilem Schlauch Typ S nach DIN 14461-1 mit Schlauchhaspel nach DIN EN 671-1 zum Anschluss an die Trinkwasserleitung nach DIN 1988-6 zur Erstbrandbekämpfung durch Laien
Unterputzschrank Bauart B, inkl. Feuerlöscherfach unten

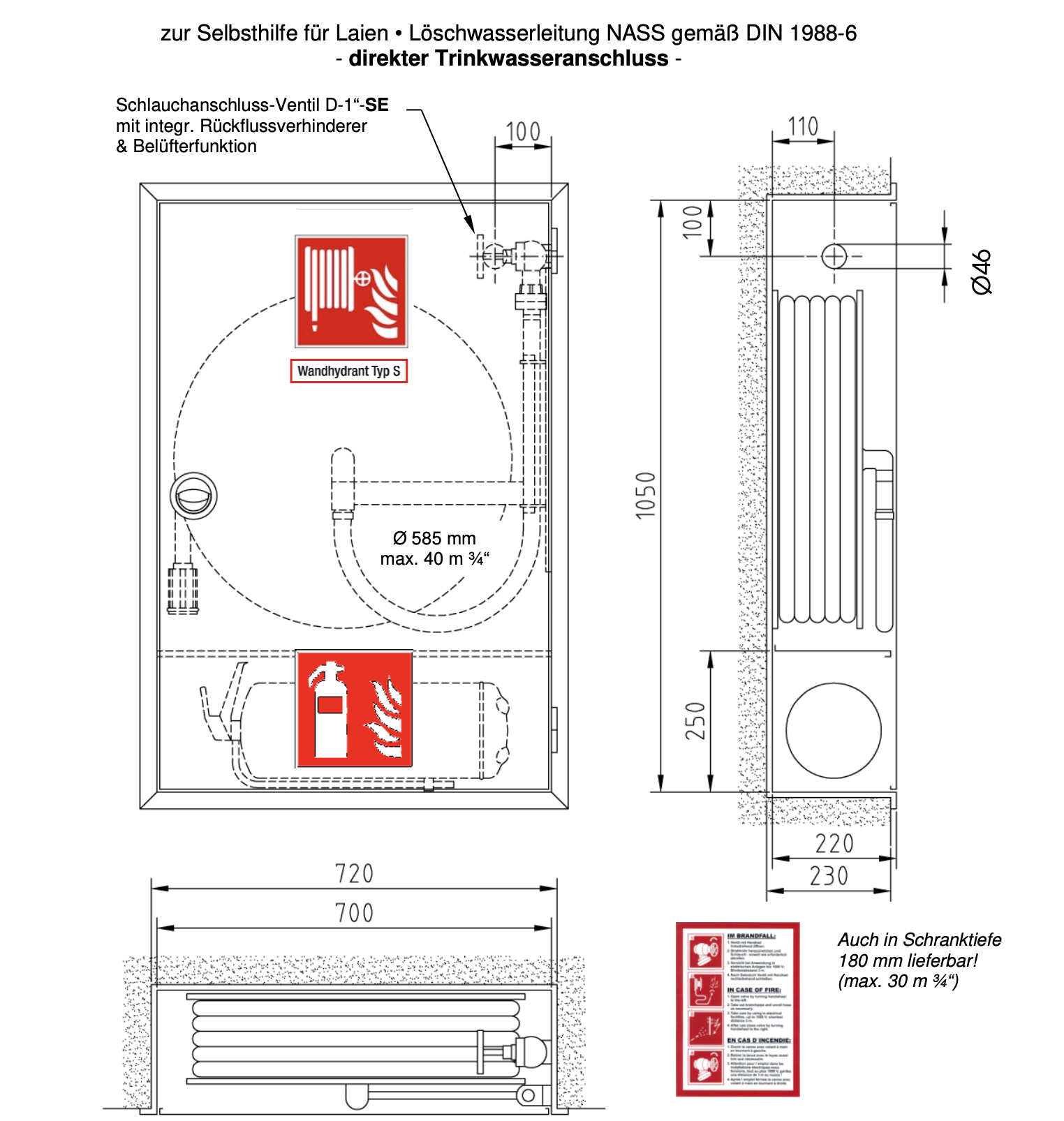

700 x 1.050 x 220 mm (Breite x Höhe x Tiefe) nach DIN 14461-1.
Erforderliches Nischenmaß: 720 x 1.070 x 230 mm (B x H x T)
Aus 1 mm verzinktem Stahlblech gekantet und verschweißt, frontseitige Stöße verschweißt und verschliffen. Belüftung über Türspalt. Vier Montagebohrungen in der Rückwand. Aufnahme für Schlauchhaspel bis 470 mm Durchmesser im Schrank verschweißt. Wasseranschluss Ø 40 mm Bauart RS (rechts - Seitenwand).
Zudem lieferbar Bauart LS (links Seitenwand), Bauart RR (rechts Rückwand) oder Bauart LR (links Rückwand)-Bitte Anfragen.
Tür doppelt gekantet aus 1 mm verzinktem Stahlblech mit versenkt liegendem Ringdrehgriff, Oberfläche poliert, von hinten verschraubt, mit 3-Punkt-Getriebestangenverriegelung und Bohrungen für Plombendraht. Tür angeschlagen mit Edelstahlscharnieren, 180° öffnend.
Bedienungsanleitung „Wandhydranten mit formstabilen Schlauch“ als Selbstklebefolie Piktogramm Löschschlauch nach ISO 7010 mit Zusatztext "Wandhydrant Typ S" 200 x 250 mm als Selbstklebefolie
Installations- und Betriebsanleitung für Wandhydranten mit formstabilem Schlauch
Wasserführende Schlauchhaspel Typ S-STr II-600-DN20-30m
Schlauchhaspel nach DIN 14461-1 und DIN EN 671-1 mit CE-Zulassung. 30m formstabiler Schlauch DN19 (3/4“) nach DIN EN 694 eingebunden und aufgehaspelt sowie EN-Strahlrohr nach DIN 671-1 eingepresst. EN-Strahlrohr mit 6 mm Öffnungsquerschnitt, stufenlos regelbar von „Zu“ über Sprühstrahl bis Vollstrahl. Haspelscheiben aus Stahlblech und gemäß BGV A8 rot RAL 3001 lackiert. Haspeldurchmesser 600 mm, Schlauchhaspel inkl. Haspelarm zum Ausschwenken der Schlauchhaspel um 240° und einem 1m Verbindungsschlauch mit Schneckengewindeschelle zum Anschluss am Schlauchanschlussventil. Schlauchhaspel vorgesehen für Wasseranschluss rechts, Umbau auf links möglich.
Schlauchanschlussventil 1“ nach DIN 14461-3 mit integriertem Rückflussverhinderer und Belüfter zum direkten Anschluss an die Trinkwasserleitung. Inklusive Schlauchanschlussstutzen DN 25 (1“) mit Überwurfmutter zum Verbinden mit dem Verbindungsschlauch der Schlauchhaspel. Ventil mit DVGW-Zulassung
Montagemutter 1“ aus Messing nach DIN 14461-5
