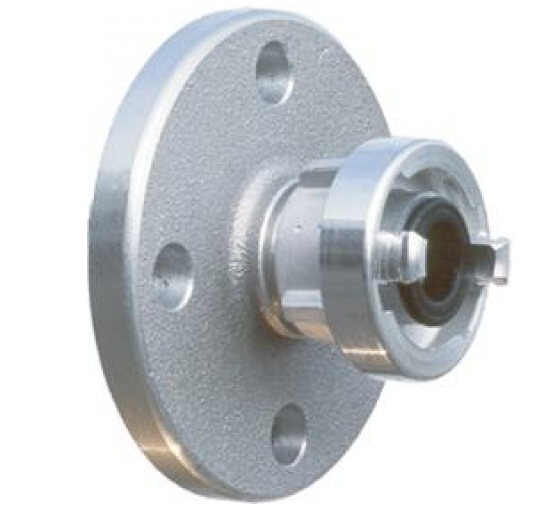

Übergangsstück D - DN25 Storz auf Flansch, Aluminium
für Flansche nach DIN 2501
Flansch : DN 25 ( 4- Loch) komplett Aluminium

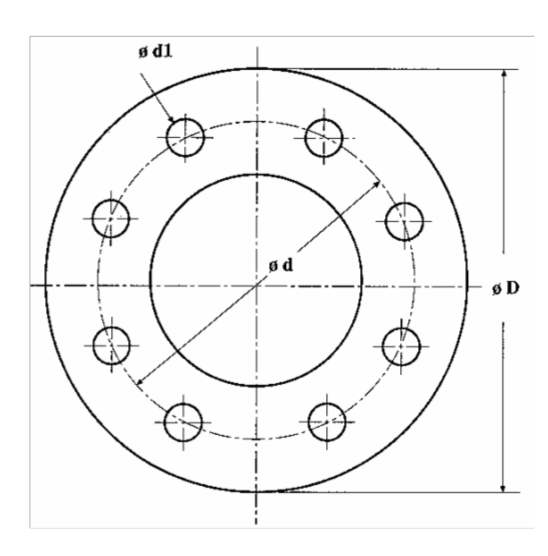

D= 115mm
d= 85mm
Löcher: 4
d1 Lochdurcheasser : 14mm
Gewicht: 0,6 kg
Dichtung: NBR
Dichtung Innnengewinde: NBR
Temperaturbereich: -40°C bis max. +110°C
Druckbereich: bis 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
passende Flansch- Dichtungen im Shop
Abmessungen von Storzkupplungen DIN Größen:
Knaggenabstand 31 mm = Storz Größe 25-D
Knaggenabstand 66 mm = Storz Größe 52-C
Knaggenabstand 89 mm = Storz Größe 75-B
Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile Storzkupplungen:
- einfache Zuordnung von Schlauchende und Anschluss
- schnelles Verbinden und Lösen durch eine 120°-Drehung
- alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Gleicher Knaggenabstand = gleiche Nenngröße
- großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche
- Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen.
