Übergangsstück A - DN100 Storz auf Flansch, Aluminium
für Flansche nach DIN 2501

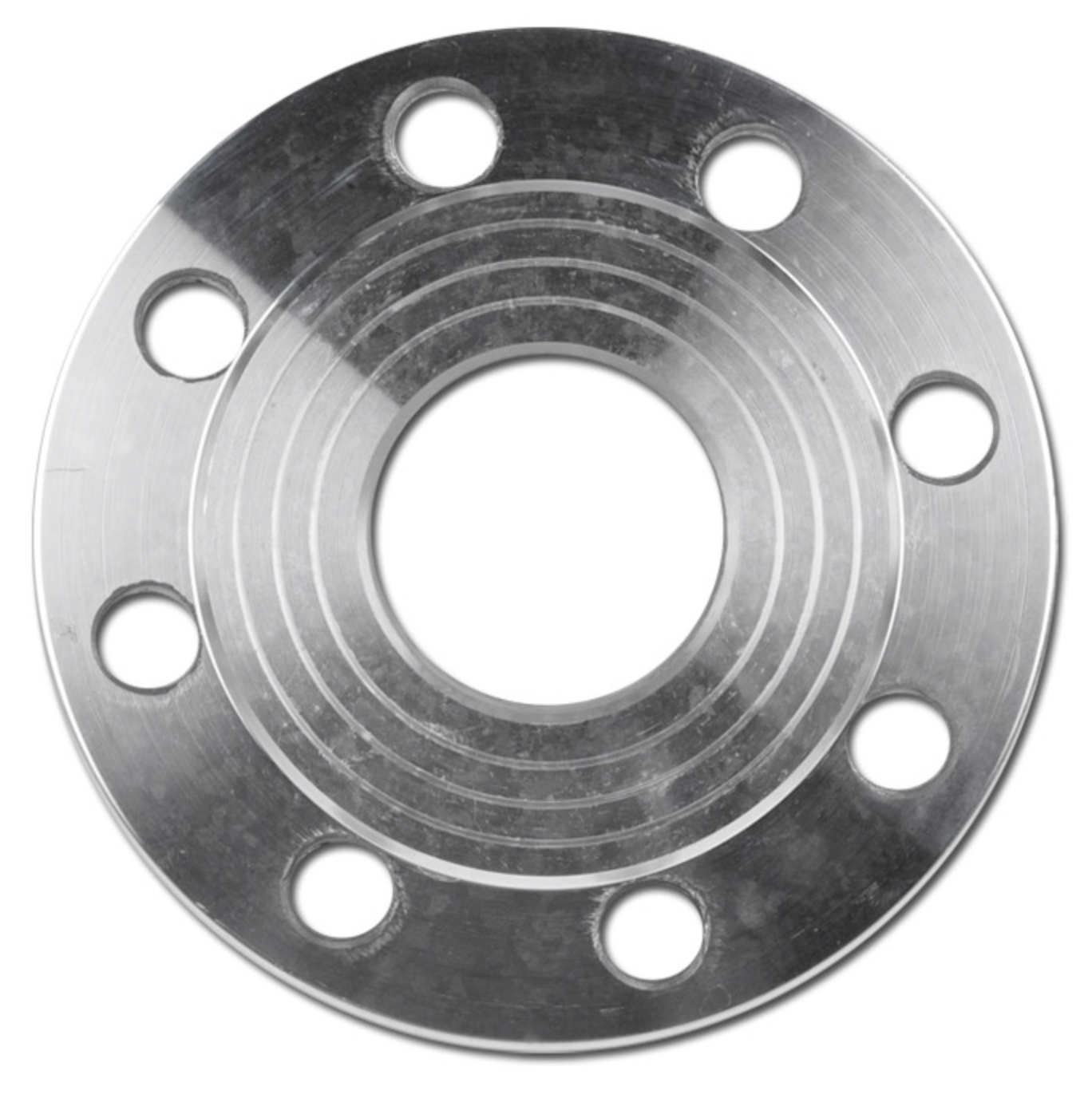

Flansch : DN 100 ( 8- Loch) komplett Aluminium
D= 220mm
d= 180mm
Löscher: 8
d1 Lochdurchmasser : 18mm
Gewicht: 2,72 kg
Dichtung: NBRDichtung Innnengewinde: NBR
Temperaturbereich: -40°C bis max. +110°C
Druckbereich: bis 16 bar
Einsatzbereich:
Industrie, Feuerwehr, Raffinerien, Landwirtschaft, Bauindustrie, Schifffahrt, Militär und Katastrophenschutz
passende Flansch Dichtungen im Shop
Abmessungen von Storzkupplungen DIN Größen:
Knaggenabstand 31 mm = Storz Größe 25-D
Knaggenabstand 66 mm = Storz Größe 52-C
Knaggenabstand 89 mm = Storz Größe 75-B
Knaggenabstand 133 mm = Storz Größe 110-A
Vorteile Storzkupplungen:
- einfache Zuordnung von Schlauchende und Anschluss
- schnelles Verbinden und Lösen durch eine 120°-Drehung
- alle Kupplungen mit gleichem Knaggenabstand sind untereinander kompatibel. Gleicher Knaggenabstand = gleiche Nenngröße
- großes Einsatzspektrum durch die Verwendung anwendungsspezifischer Schläuche
- Aluminium geschmiedet - keine Bruchgefahr wie z.B. bei gegossenen Kupplungen.
Sicherheitshinweise
-
Nur wie vorgesehen verwenden:
Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck. Eine unsachgemäße Verwendung kann zu Schäden oder Verletzungen führen.
-
Halten Sie das Produkt sauber:
Reinigen Sie das Produkt regelmäßig gemäß den Anweisungen des Herstellers, um eine sichere und hygienische Nutzung zu gewährleisten.
-
Nicht in feuchter Umgebung verwenden:
Vermeiden Sie die Nutzung in feuchten oder nassen Umgebungen, es sei denn, das Produkt ist dafür ausdrücklich vorgesehen.
-
Entsorgen Sie verantwortungsvoll:
Am Ende der Lebensdauer des Produkts entsorgen Sie es entsprechend den geltenden Umwelt- und Entsorgungsrichtlinien.
-
Nicht modifizieren:
Nehmen Sie keine eigenmächtigen Änderungen oder Reparaturen am Produkt vor. Dies kann die Sicherheit beeinträchtigen und Garantieansprüche erlöschen lassen.
Hinweise zur Rückverfolgbarkeit:
Auf dem Produkt sind Angaben zu Chargen- u. Seriennummer vorhanden.
