C Storz - Schlauch-Kupplung (Aluminium) mit Schlauchtülle mit Bund für Klemmschaleneinband nach DIN 2817
- speziell für formstabile Schläuche und dickwandige Gummischläuche
- nicht geeignet für normale Flachschläuche - > Klemmring
- PN25/40
- 50x8mm (Durchmesser Schlauchtülle Kupplung 50mm, Länge 95mm)
- Geeignet für Schläuche mit Außendurchmesser von: 64-67 mm
- inkl. Schrauben

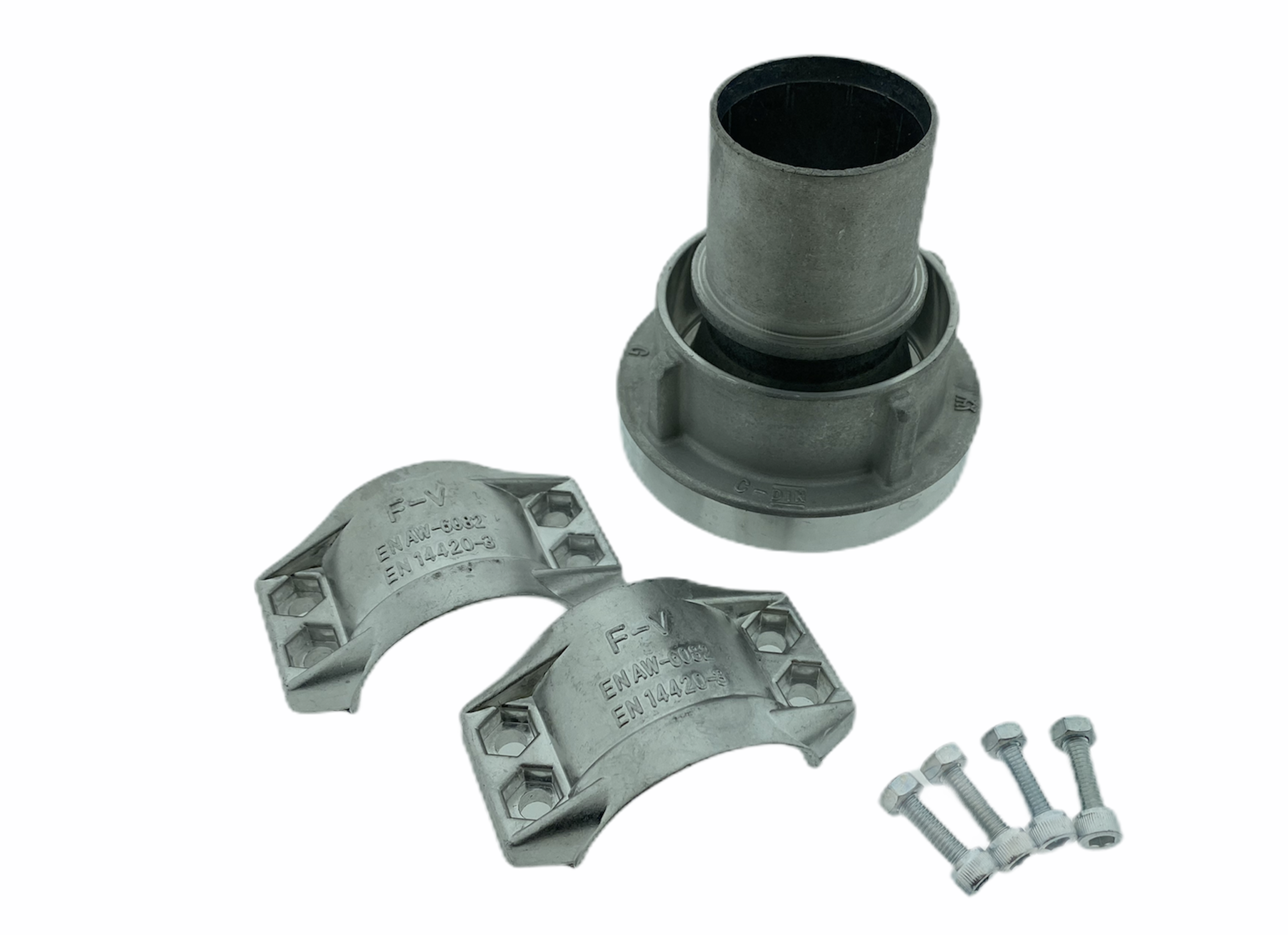

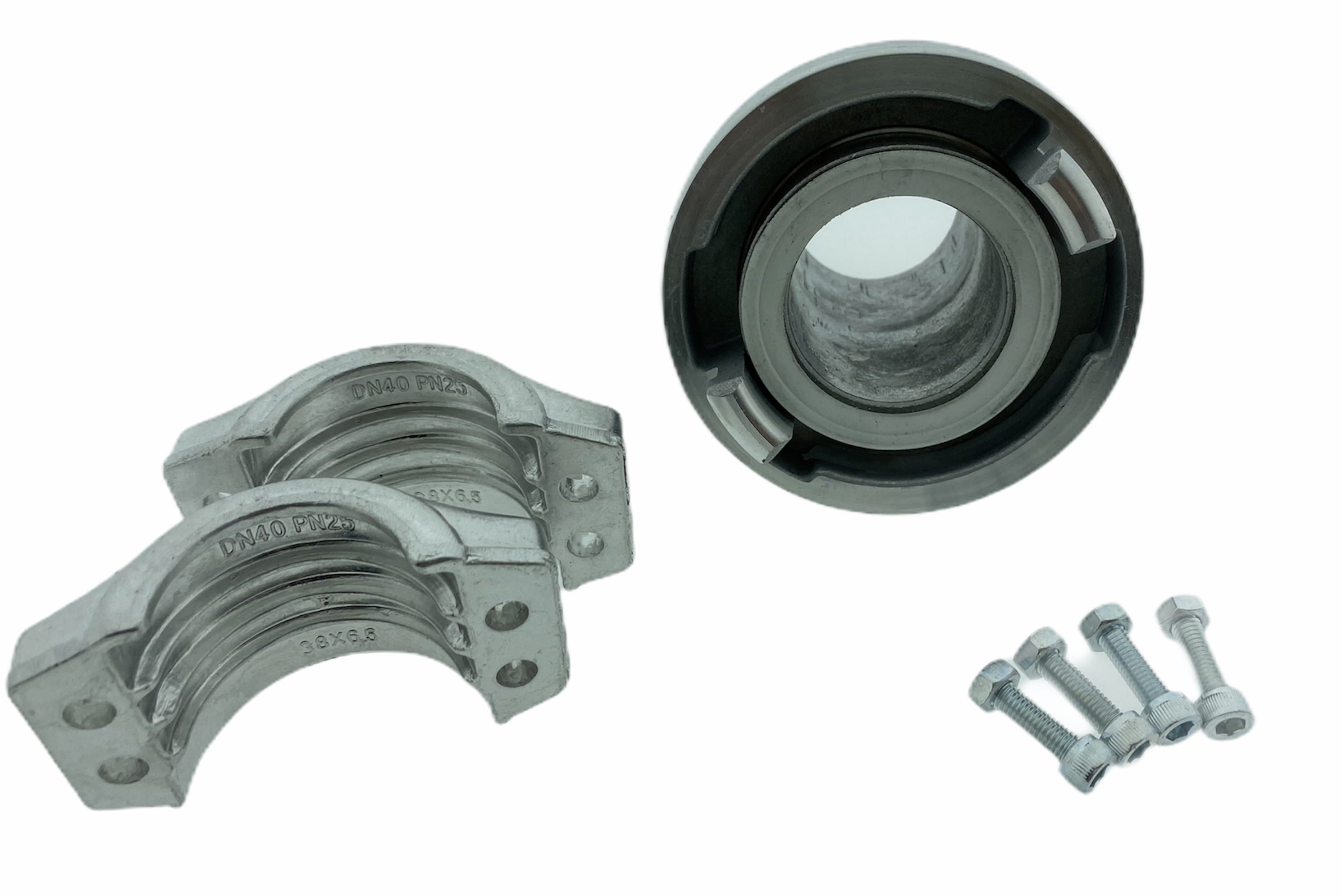

Lieferumfang:
- 1x Storzkupplung mit Schlauchtülle
- 2x Klemmschalen
- 4x Schrauben
- 4x Muttern
Größentabelle:
|
| Storz |
Stutzen-Aussen |
Halb- |
Knaggen- |
Druckstufe |
Material |
| Nenngröße |
Durchmesser |
schale |
Innenabstand |
Kupplung |
|
| C |
38 mm |
38x8 |
66 mm |
PN 16 |
Aluminium |
| C |
50 mm |
50x8 |
66 mm |
PN 16 |
Aluminium |
| B |
75 mm |
75x8 |
89 mm |
PN 16 |
Aluminium |
| A |
100 mm |
100x8 |
133 mm |
PN 16 |
Aluminium |
|
