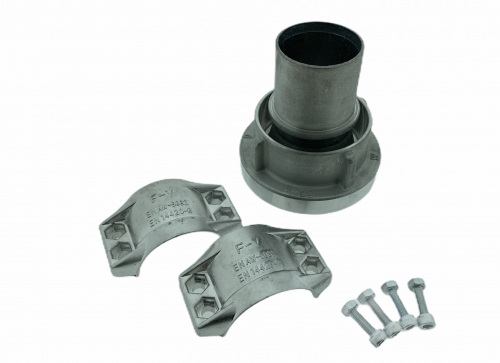

A Storz - Schlauch-Kupplung (Aluminium) mit Schlauchtülle mit Bund für Klemmschaleneinband nach DIN 2817
- speziell für formstabile Schläuche und dickwandige Gummischläuche
- nicht geeignet für normale Flachschläuche - > Klemmring
- PN25/40
- DN100
- 100x8mm (Durchmesser Schlauchtülle Kupplung 100mm, Länge 145mm)
- Geeignet für Schläuche mit Außendurchmesser von: 114-119 mm
- inkl. Schrauben

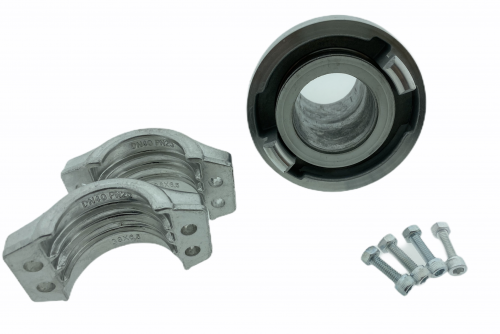

Lieferumfang:
- 1x Storzkupplung mit Schlauchtülle
- 2x Klemmschalen
- 4x Schrauben
- 4x Muttern
Größentabelle:
|
| Storz |
Stutzen-Aussen |
Halb- |
Knaggen- |
Druckstufe |
Material |
| Nenngröße |
Durchmesser |
schale |
Innenabstand |
Kupplung |
|
| C |
38 mm |
38x8 |
66 mm |
PN 16 |
Aluminium |
| C |
50 mm |
50x8 |
66 mm |
PN 16 |
Aluminium |
| B |
75 mm |
75x8 |
89 mm |
PN 16 |
Aluminium |
| A |
100 mm |
100x8 |
133 mm |
PN 16 |
Aluminium |
|
Sicherheitshinweise
-
Nur wie vorgesehen verwenden:
Verwenden Sie das Produkt ausschließlich für den vorgesehenen Zweck. Eine unsachgemäße Verwendung kann zu Schäden oder Verletzungen führen.
-
Halten Sie das Produkt sauber:
Reinigen Sie das Produkt regelmäßig gemäß den Anweisungen des Herstellers, um eine sichere und hygienische Nutzung zu gewährleisten.
-
Nicht in feuchter Umgebung verwenden:
Vermeiden Sie die Nutzung in feuchten oder nassen Umgebungen, es sei denn, das Produkt ist dafür ausdrücklich vorgesehen.
-
Entsorgen Sie verantwortungsvoll:
Am Ende der Lebensdauer des Produkts entsorgen Sie es entsprechend den geltenden Umwelt- und Entsorgungsrichtlinien.
-
Nicht modifizieren:
Nehmen Sie keine eigenmächtigen Änderungen oder Reparaturen am Produkt vor. Dies kann die Sicherheit beeinträchtigen und Garantieansprüche erlöschen lassen.
Hinweise zur Rückverfolgbarkeit:
Auf dem Produkt sind Angaben zu Chargen- u. Seriennummer vorhanden.
